應根據不同場所特點，按照GB 50034-2013《建筑照明設計標準》規定，合理選擇照度水平，滿足照度均勻度、眩光限制、光源色表和顯色性等照明質量要求，正確選擇光源、燈具和電器附件，提高照明系統能效。
1 工業場所特點和照明要求
1.1 工業場所特點
(1)視覺條件：包括識別對象的精度(識別尺寸)，細部與背景的亮度對比，還有視看距離，視看對象是否移動等，這些是決定照度水平的主要因素。
(2)場所高度：從3m~4m到幾十米高，不同高度對選擇光源、燈具和計算照度有重要影響。
(3)場所環境條件：潮濕、濺水、多塵、高溫、低溫、腐蝕性氣體或蒸汽、震動等，對燈具的防護等級(IP代碼)及其他防護要求有決定性影響。
(4)工業場所的生產線和生產設備比較固定，便于區別作業面、作業鄰近區和非作業面、通道，采取不同照度標準。
1.2 對照明的要求
應根據不同場所特點，按照GB 50034-2013《建筑照明設計標準》規定，合理選擇照度水平，滿足照度均勻度、眩光限制、光源色表和顯色性等照明質量要求，正確選擇光源、燈具和電器附件，提高照明系統能效。
2 照明節能機LPD限值的實施
節約能源、保護環境是當今世界和我國的重大方針。照明節能是其中重要組成部分�！督ㄖ彰髟O(shè)計標準》(新頒發的GB 50034-2013)的重要原因是為了進一步提高照明系統的能效，降低了標準規定的LPD限值，對建筑照明(包括工業建筑)設計節能提出了更高要求。
設計師應把握以下要點：
(1)標準規定的LPD限值是最低要求，僅僅是合格值，并非優化值，設計師不得把LPD限值作為設計照度的依據，這樣做完全違背了節能的原意。
(2)LPD限值按比例增減，是用于按GB50034-2013地4.1.2和4.1.3條提高或降低一級照度時的應用;設計是計算照度發生的偏差(允許±10%以內)不得增減改變LPD限值。
(3)面積很小或燈具安裝很高的房間，其利用系數很低，按GB 50034-2012第6.3.14條規定：當RI≤1時，LPD值可以增加，但不得超過20%。
(4)區別作業面和鄰近周?chē)约氨尘皡^(qū)(通道、非作業區)對照度的不同要求，是降低實際LPD值的有效措施。
3 直管熒光燈的應用
保證照明質量、提高照明能效的重要措施之一是合理選擇優質高效光源。在安裝高度不太大(如7m~8m以內)的工業和民用建筑場所，最廣泛應用的光源是直管熒光燈，具有優質、高效和經濟實惠的優勢。其選用應符合下列要求：
1.細管徑：管徑不大于26mm，即T8和T5。
2.三基色：用稀土三基色熒光粉，其Ra>80，應淘汰鹵粉燈管。
3.長燈管：選用4尺(約1.2m)長燈管，不用2尺長燈管。
4.中色溫：對中等照度(300lx~750lx)的工業和民用建筑，宜用中 色溫。

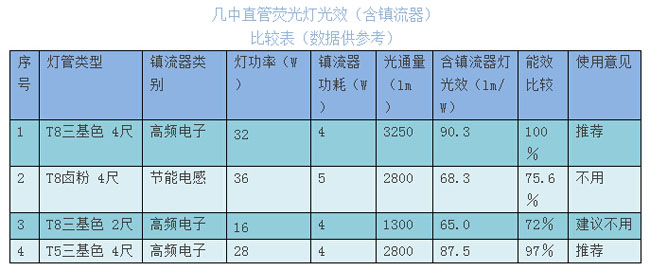

幾種熒光燈光效比較如下表。
注：①按GB 17896-2012《管型熒光燈鎮流器能效限定值及能效等級》。
②熒光燈的光通量按4000K的數據。
4 LED燈在工業和民用建筑應用的技術要求
LED燈具有起點快、調色性能極好、光效高、壽命長的優點，是節能、環保光源，極具發展前景。但畢竟仍在發展階段，有不少好解決的問題。如顏色質量不佳、眩光大，燈具配套還有待發展，電源諧波、功率因數還較少顧及，利用系數等計算資料幾乎沒有，市場產品良莠不齊。因此，對LED等提出一些技術要求是十分必要的，將有利于生產這提高LED燈質量和技術水平，有利于提高照明質量，有利于引導設計師合理應用。技術要求如下：
(1)長時間工作和停留場所，顯色指數(Ra)不應小于80。
(2)上述場所，LED燈的色表不宜高于4000K。
(3)上述場所，LED燈的特殊顯色指數R9(飽和紅色)應大于0。
(4)同一場所同類光源的色容差不應大于5 SDCM。
(5)壽命期內LED燈的色品坐標與初始值的偏差在CIE1976均勻色度標尺圖中，不應超過0.007，可稱作“色維持”。
(6)LED燈在不同方向的色品坐標，與其加權平均值偏差在CIE1976均勻色度標尺圖中，不應超過0.004，可稱作“空間色品一致性”。
(7)LED燈的“光通維持率”應符合產品標準規定，舉例如下：
�、貺ED筒燈，按GB/T29294-2012規定聲稱壽命期內光通維持率不應低于70%(L70)。
�、诜瓷湫宰枣�(zhèn)流LED燈，按GB/T29294-2012：壽命為25000h者，6000h的維持率不低于92%。
�、圩枣�(zhèn)流LED燈，按GB/T24908-2010：壽命為25000h者，6000h的維持率不低于88%。
�、茏枣�(zhèn)流LED燈，“美國能源之星”規定：25000h時≥70%，6000h時≥91.8%。
(8)LED燈表面亮度高，易致眩光大和不舒適，應降低表面亮度(如不大于100kcd/m2)，燈具應限制眩光，宜裝有漫射罩，否則宜有不小于30°的遮光角。
(9)應限制LED燈及驅動電源的高次諧波(特別是3次)含量，應符合GB 17625.1-2012中的C類(照明設備)規定的諧波限值，特別注意25W及以下燈諧波很大，應采取措施。
(10)應提高LED燈輸入電路的功率因數(λ)：由于諧波過大而導致λ降低，所以不能靠電容補償，而應降低諧波含量。
按歐盟規定：燈功率>25W者，要求λ>0.9;燈功率為5W~25W者，λ>0.5。這個要求和按GB 17625.1-2012規定的諧波值計算出來的λ是一致的。 |
